Los circuitos flip-flops desempeñan un papel muy importante en la electrónica digital. Ellos son usados para medir frecuencia, computar el tiempo, dividir trenes de pulsos por una constante fija, generar señales en secuencia, memorización de registros(words), etc. Aunque hay muchas clases de flip-flop, todos ellos tienen por fin primordial almacenar un bit binario, representado por un estado eléctrico alto o bajo. El circuito secuencial más simple es un Flip-Flop tipo RS.

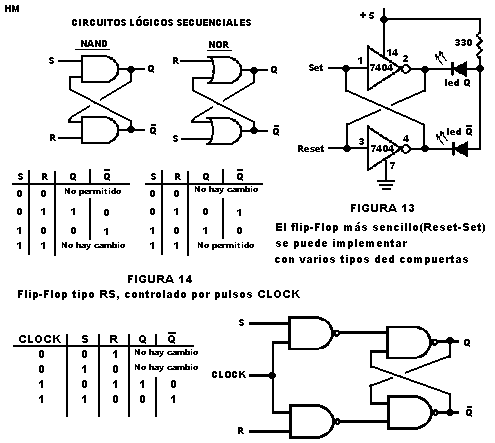

RS FLIP - FLOP
Un RS flip-flop llamado algunas veces un "set-reset" flip-flop, es un circuito con dos entradas y dos salidas. Las salidas son complementos entre sí, o sea que, cuando la una esté en alto, la otra estará en bajo. Deriva su nombre del hecho de poder quitar (reset) y poner (set) el estado alto en la salida Q. cuando se aplique un pulso en cada una de las dos entradas: un pulso alto en la entrada S (set) quita, "borra", el pulso alto puesto en anterioridad en Q. En la práctica la polaridad del pulso de manejo dependerá del tipo de compuertas con las cuales se haya implementado el RS flip-flop.
RS FLIP - FLOP
Un RS flip-flop llamado algunas veces un "set-reset" flip-flop, es un circuito con dos entradas y dos salidas. Las salidas son complementos entre sí, o sea que, cuando la una esté en alto, la otra estará en bajo. Deriva su nombre del hecho de poder quitar (reset) y poner (set) el estado alto en la salida Q. cuando se aplique un pulso en cada una de las dos entradas: un pulso alto en la entrada S (set) quita, "borra", el pulso alto puesto en anterioridad en Q. En la práctica la polaridad del pulso de manejo dependerá del tipo de compuertas con las cuales se haya implementado el RS flip-flop.
